把两个零件组合成一个零件

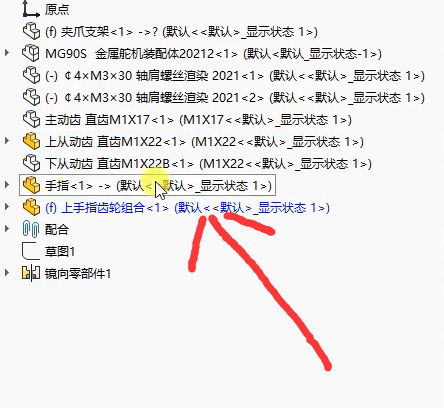

1,在装配体里新建一个零件,注意新建好直接退出,不要选择参考平面,并一同把需要组合的零件一起孤立
2,在装配体中编辑这个零件
3,工具栏,找到链接重组

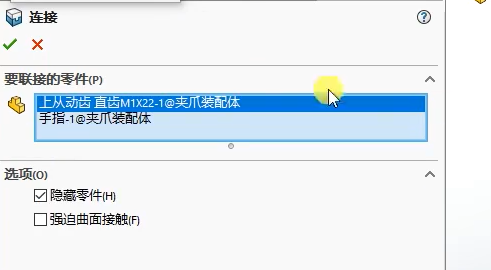

4,选择要连接的零件
5,提交零件编辑,然后这个组合的零件就生成了

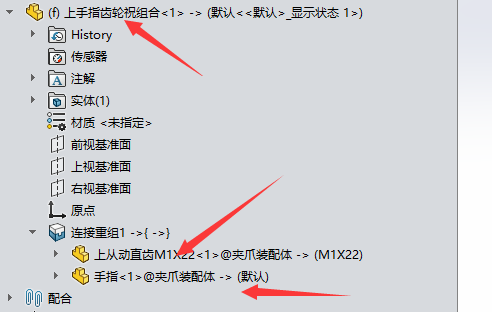

6,在设计树中可以看到这个零件是由链接重组生成的.

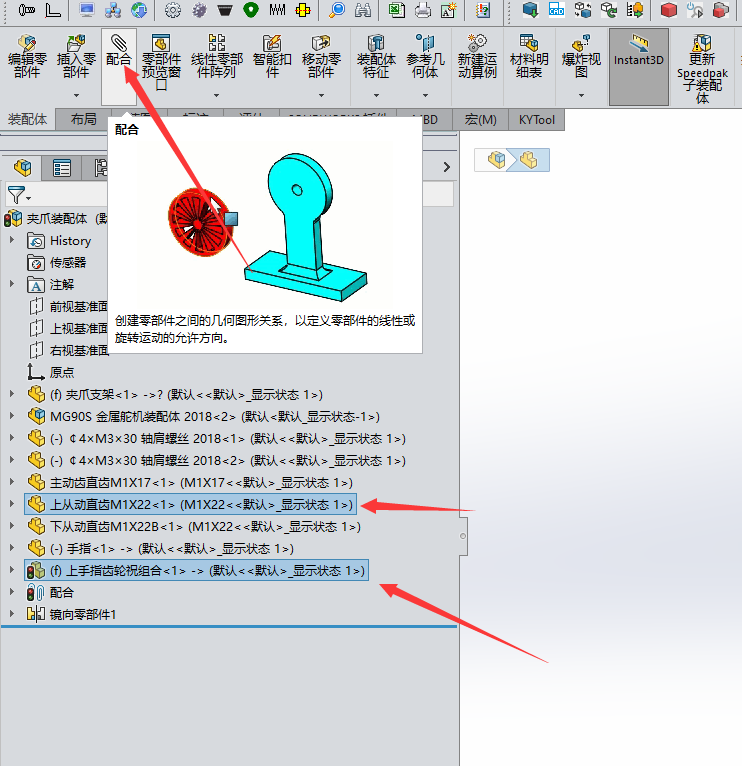

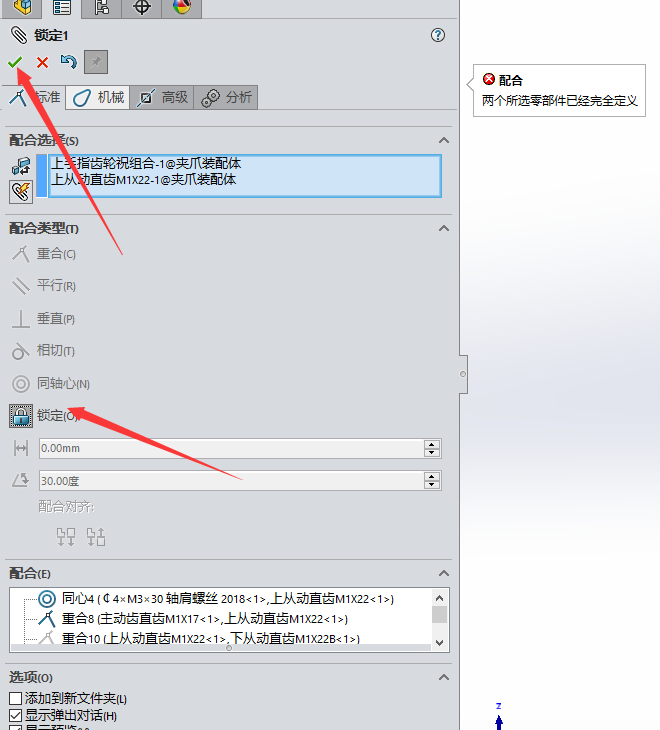

7,注意,这个组合零件是没有配合的,需要锁定配合,选中组合的零件与原来的其中一个零件,选择配合

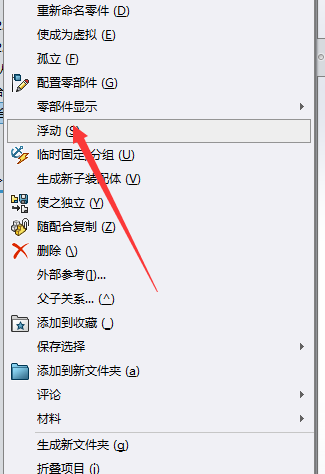

8,配合好以后还是无法移动,需要把这个组合零件设置为浮动.
