阻抗的定义：在某一频率下，电子器件传输信号线中，相对某一参考层，其高频信号或电磁波在传播过程中所受的阻力称之为特性阻抗，它是电阻抗，电感抗，电容抗……的一个矢量总和。
设计 COUPON注意事项：
1）保护线与阻抗线之间距需大于阻抗线宽 。
2）阻抗线长度一般设计在 6-12INCH范围内。
3）相邻信号层之最近 GND 或POWER 层为阻抗测量之接地参考层。
4）两 GND 及POWER 之间所加信号线的保护线不可遮蔽到 GND及 POWER 层之间任一层信号线。
5）为保证镀铜的均匀性，需在外层空板位加抢电 PAD 或铜皮

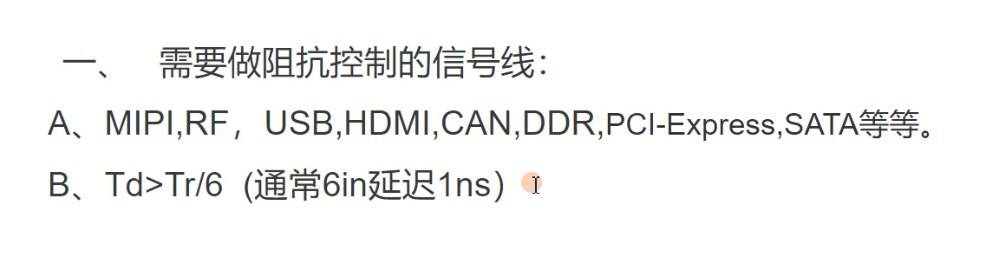

1,需要做阻抗的线
通讯协议,接口,信号点对点的延时大于六分之一的上升沿等.

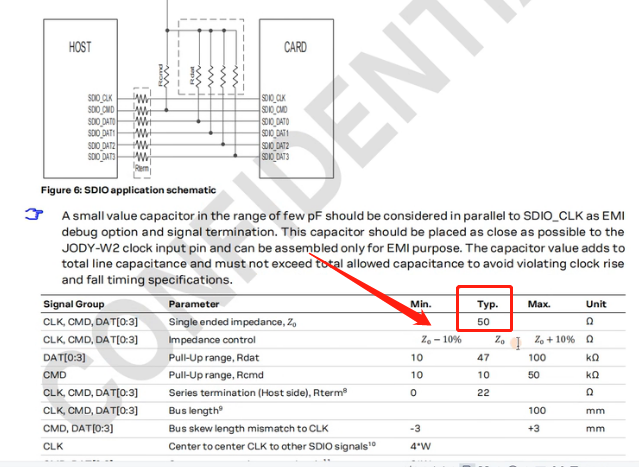

一般规格书会标出来,比如SDIO

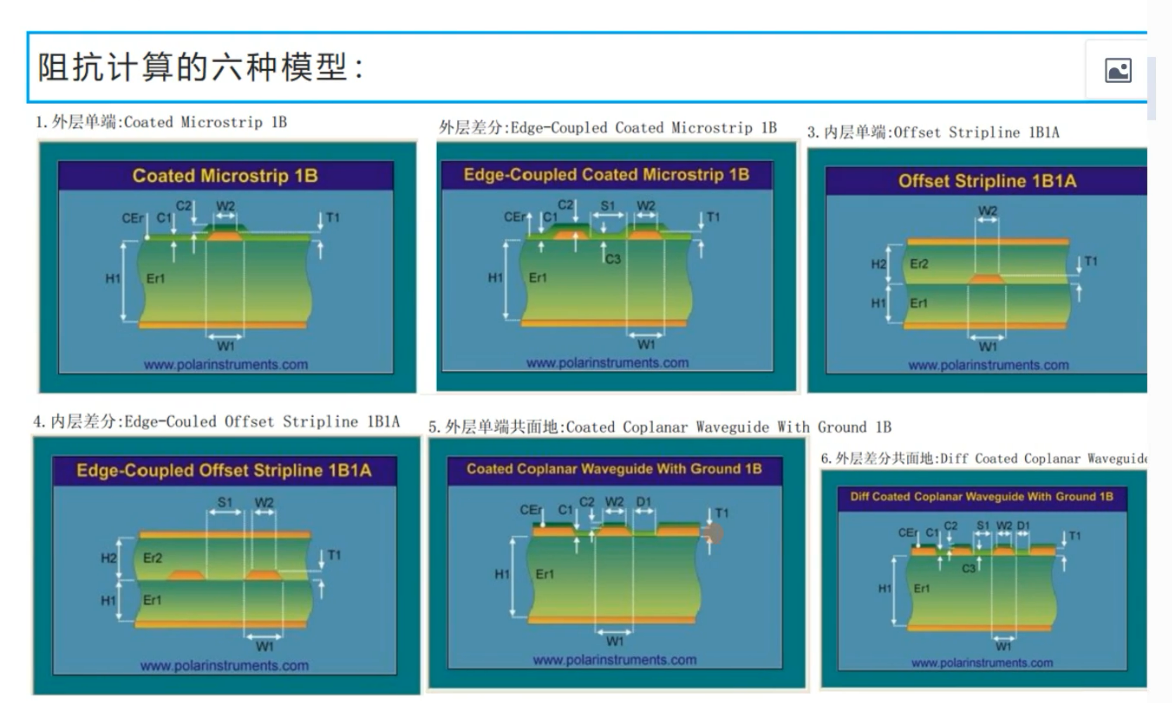

2,常用的模型

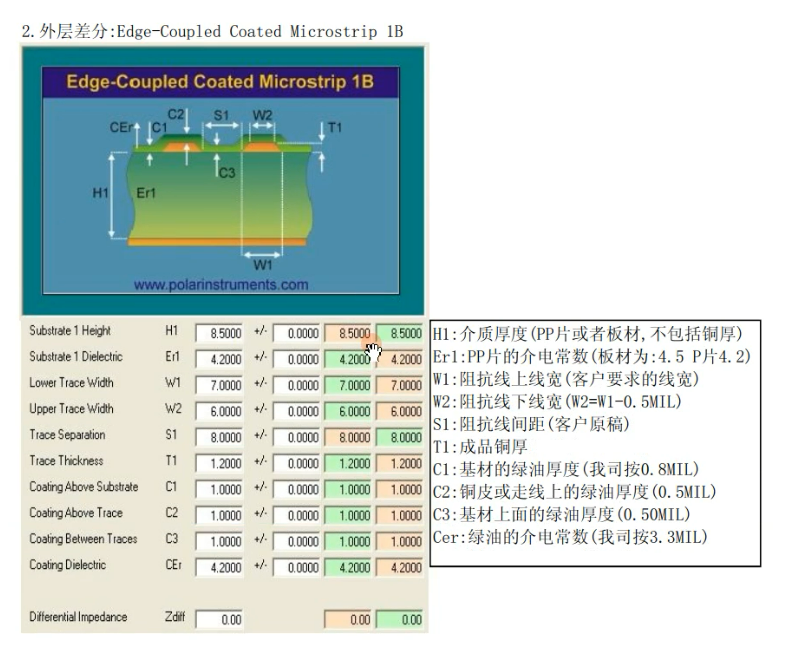

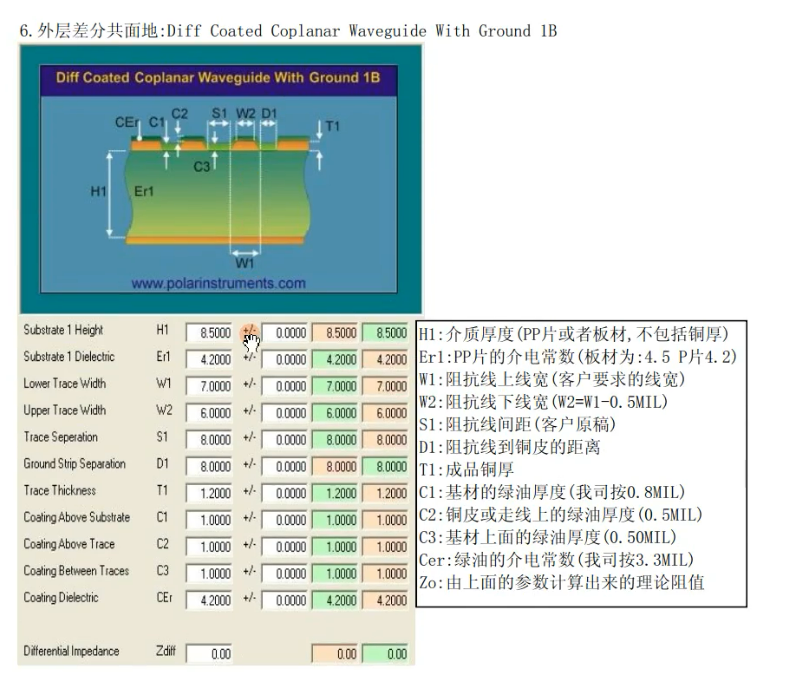

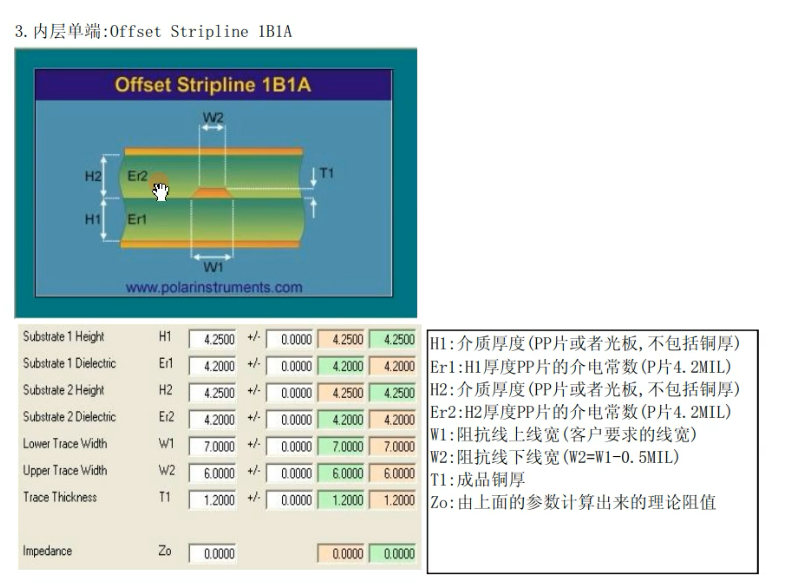

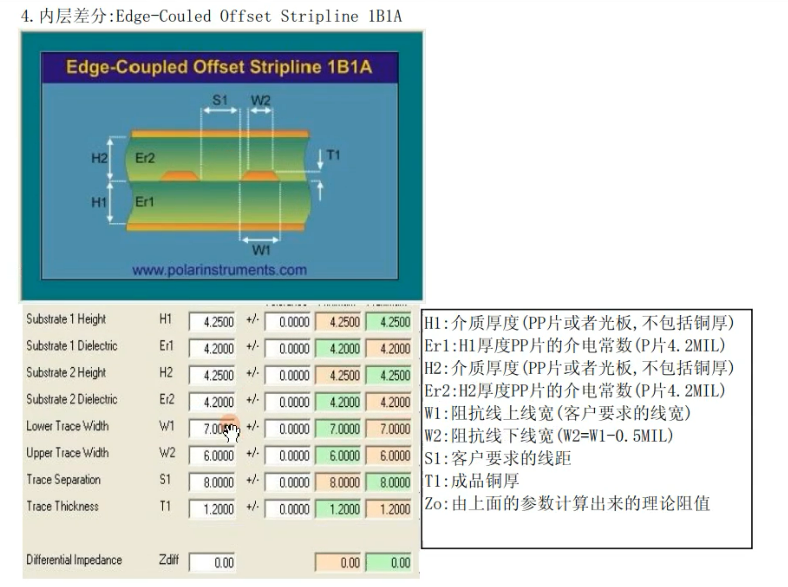

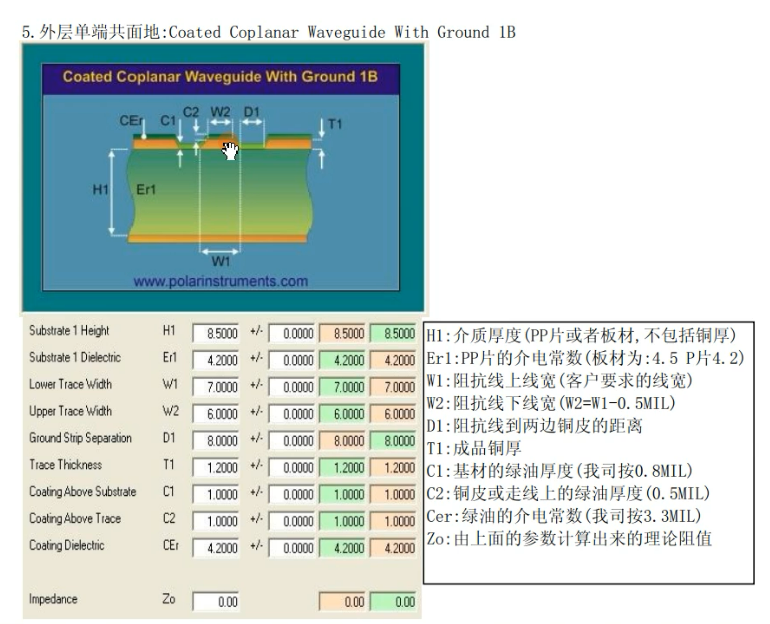

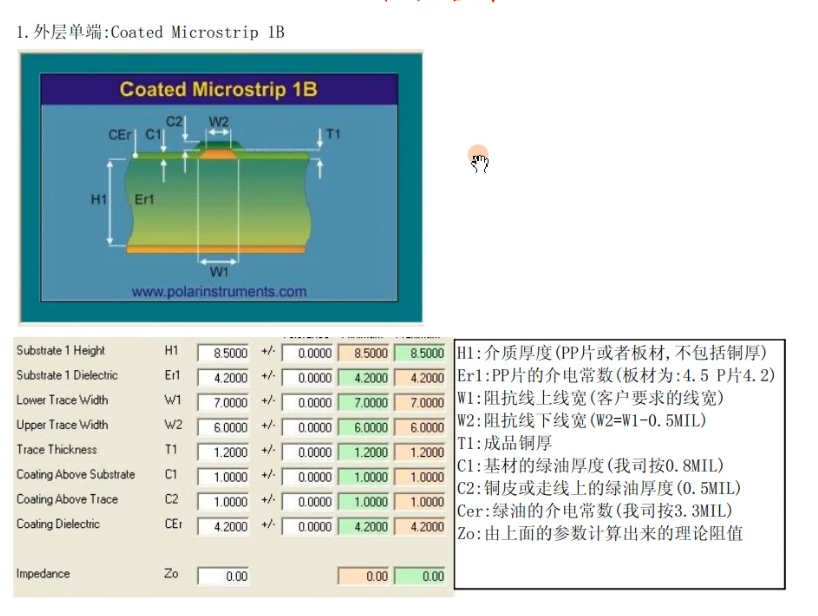

3,不同模型的参数

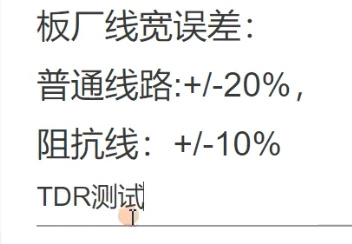

4,板厂误差

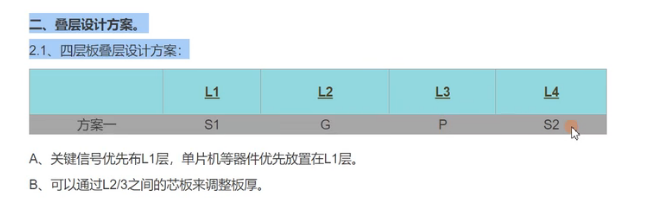

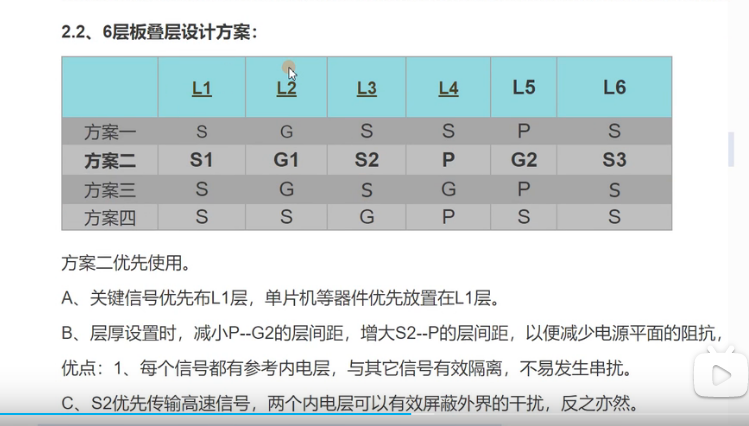

5,层叠结构
