五十九,IIC

1,IIC总线接线

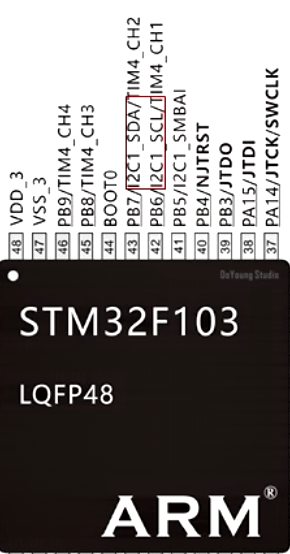

2,IIC的端口

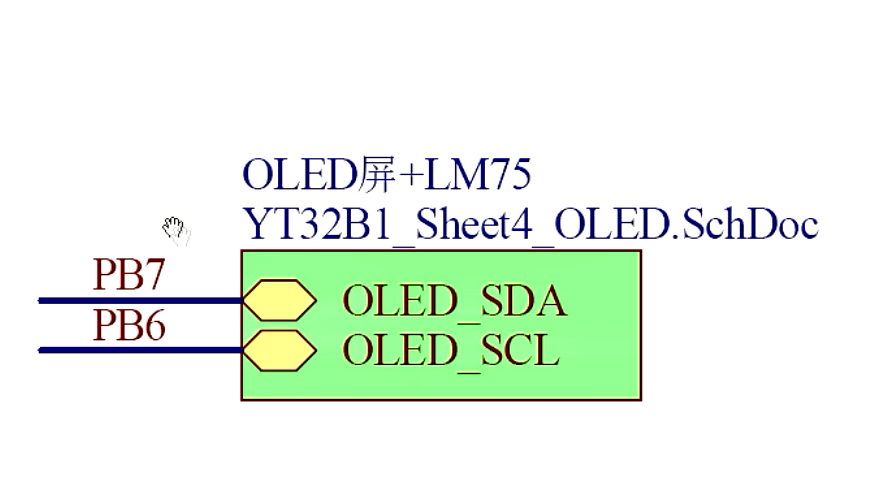

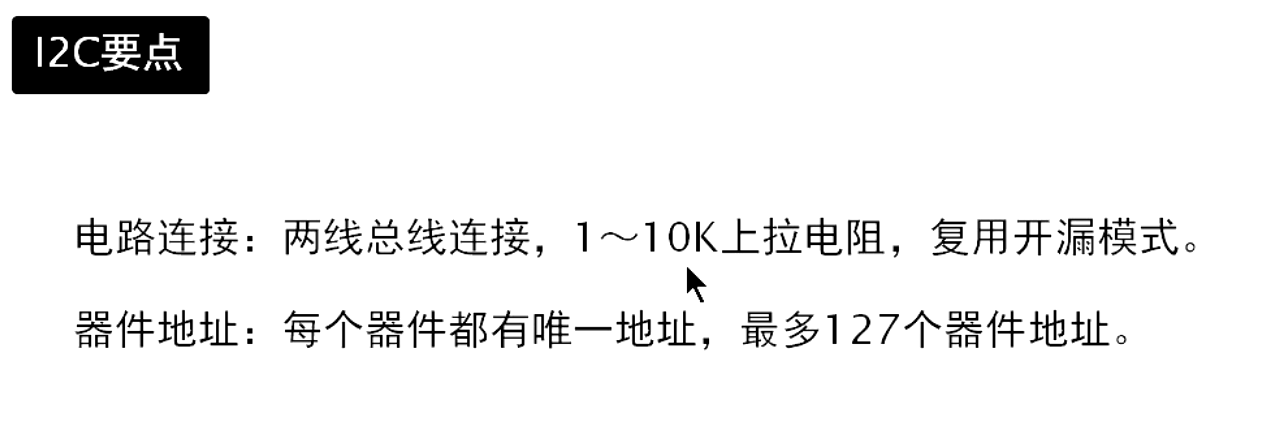

3,接线

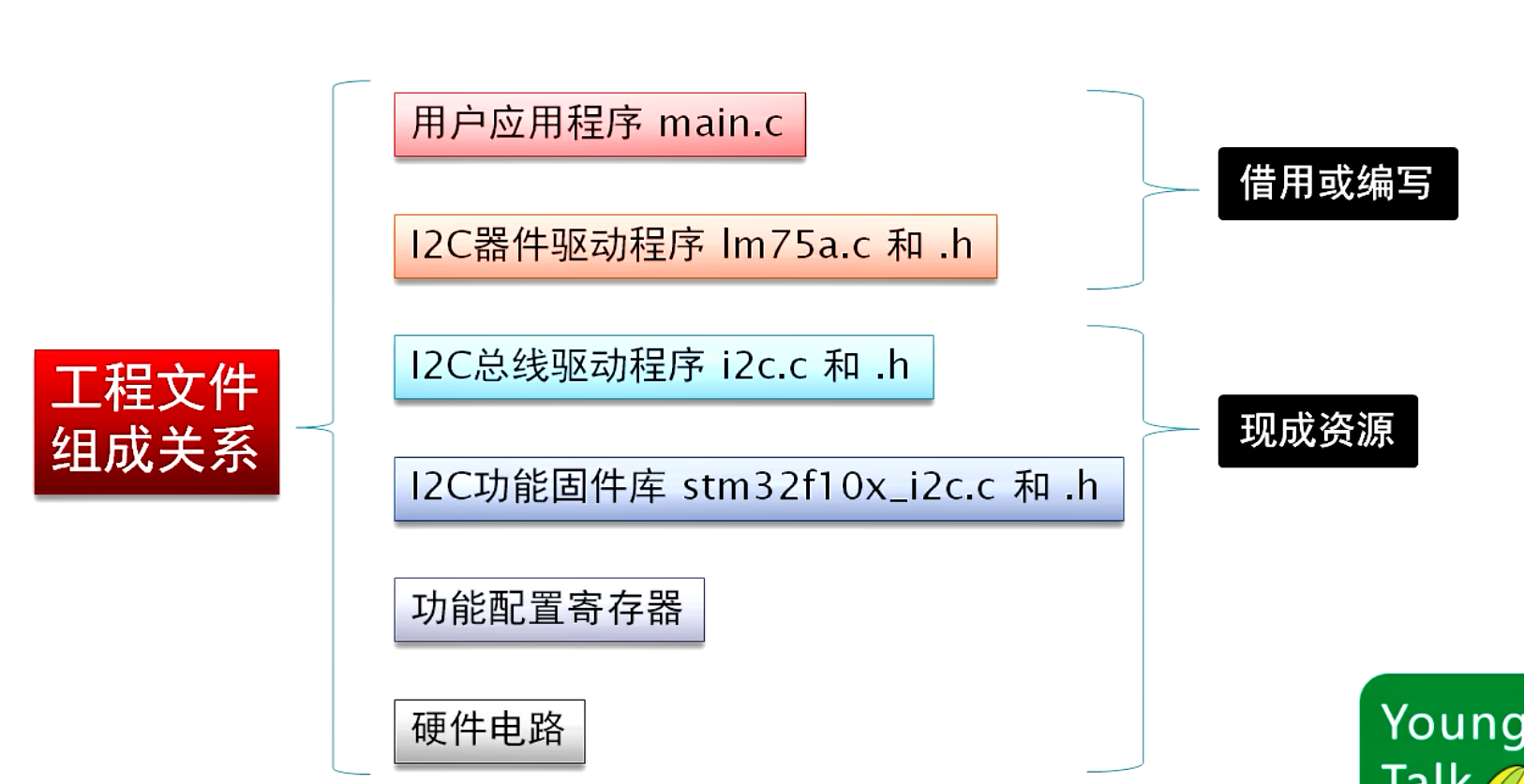

4,IIC驱动

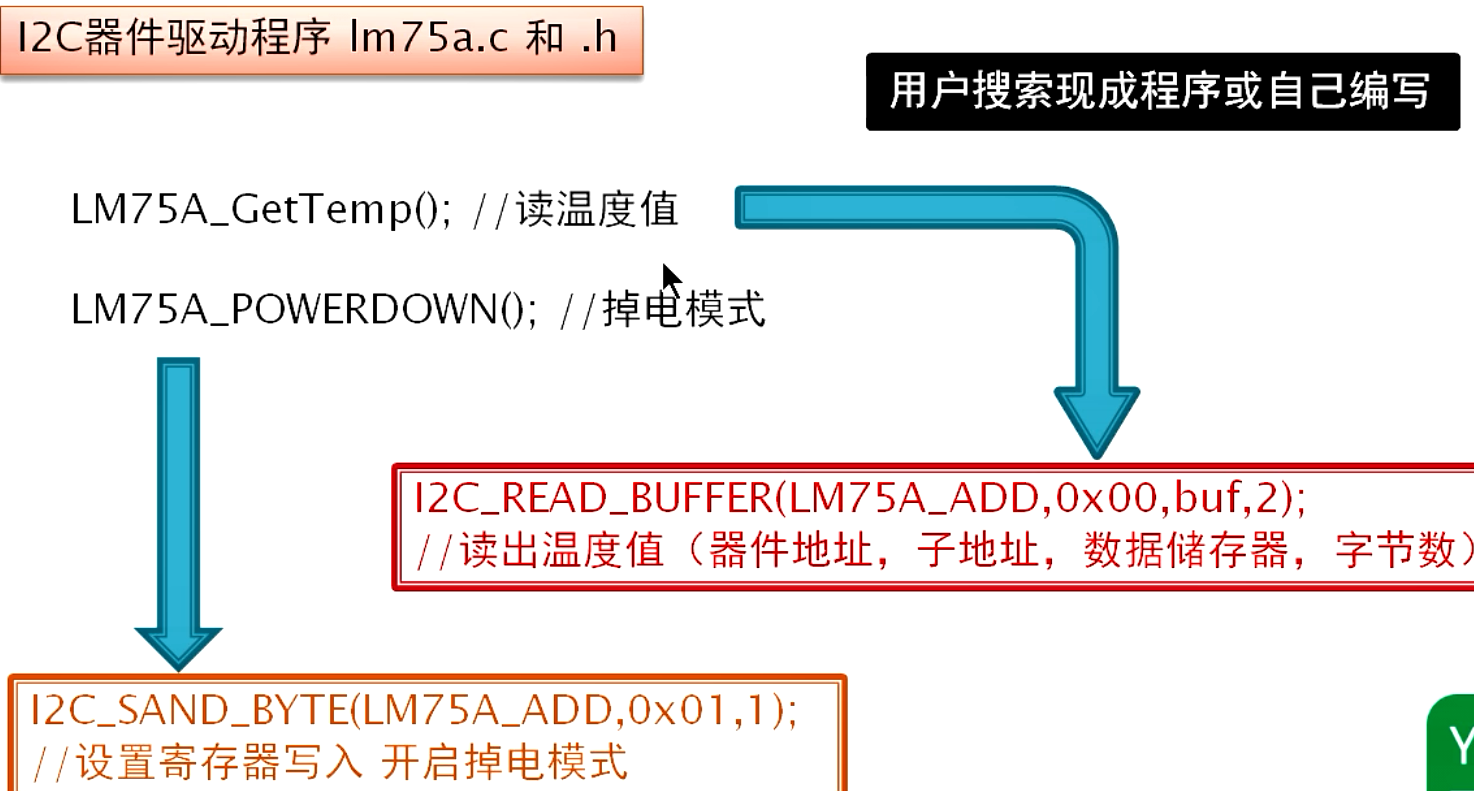

5,IIC设备的函数例如lm57a温度传感器

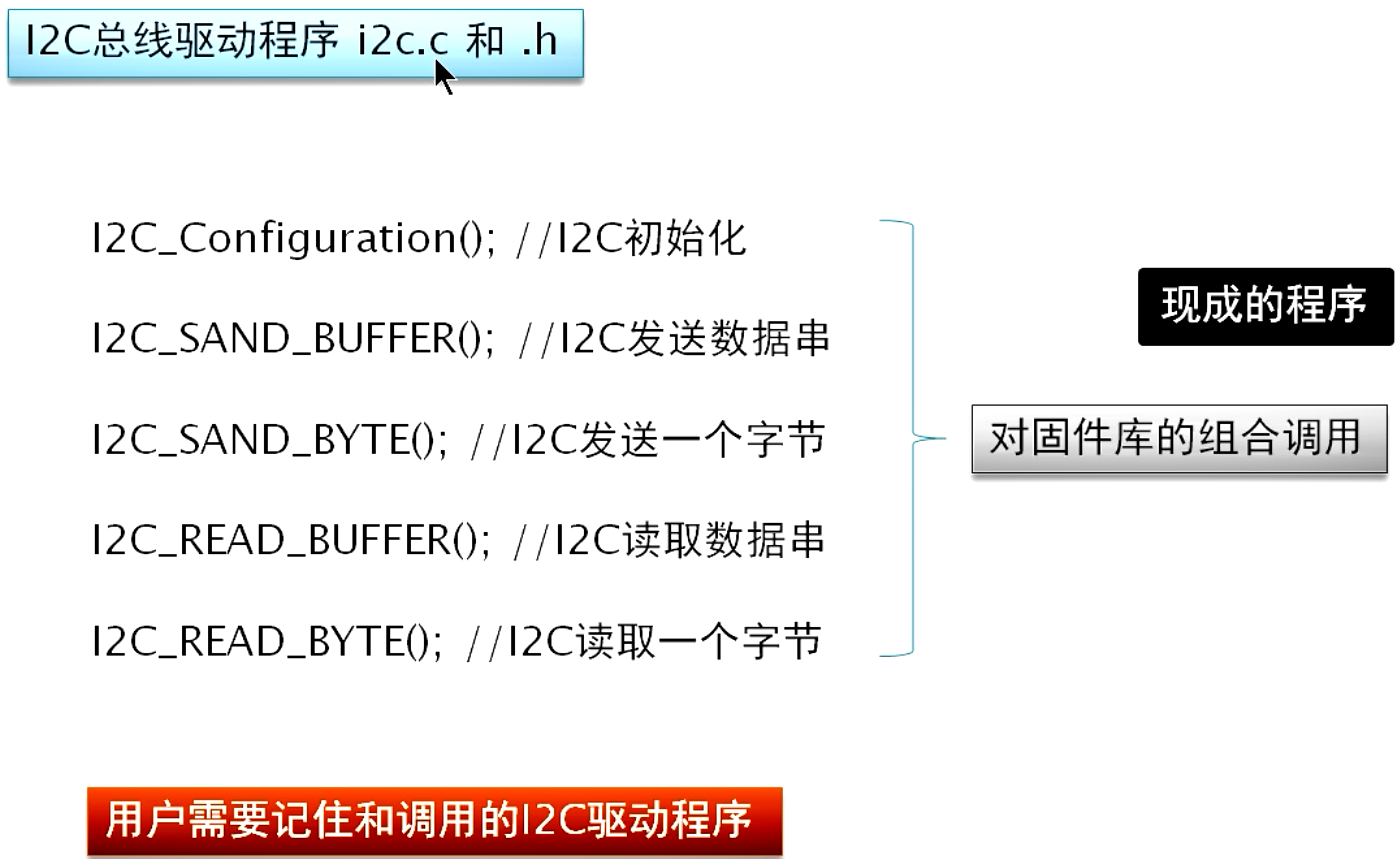

6,IIC程序分析

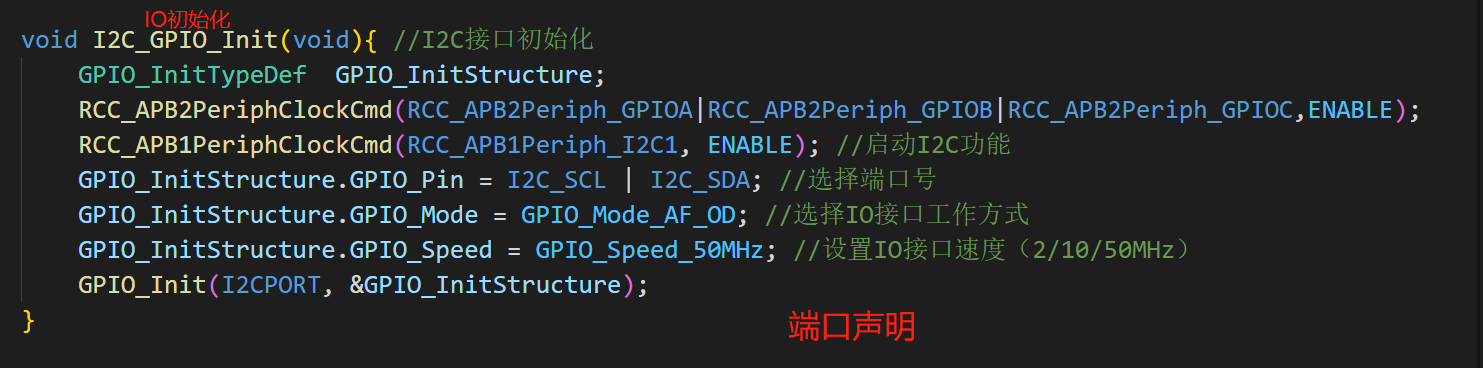

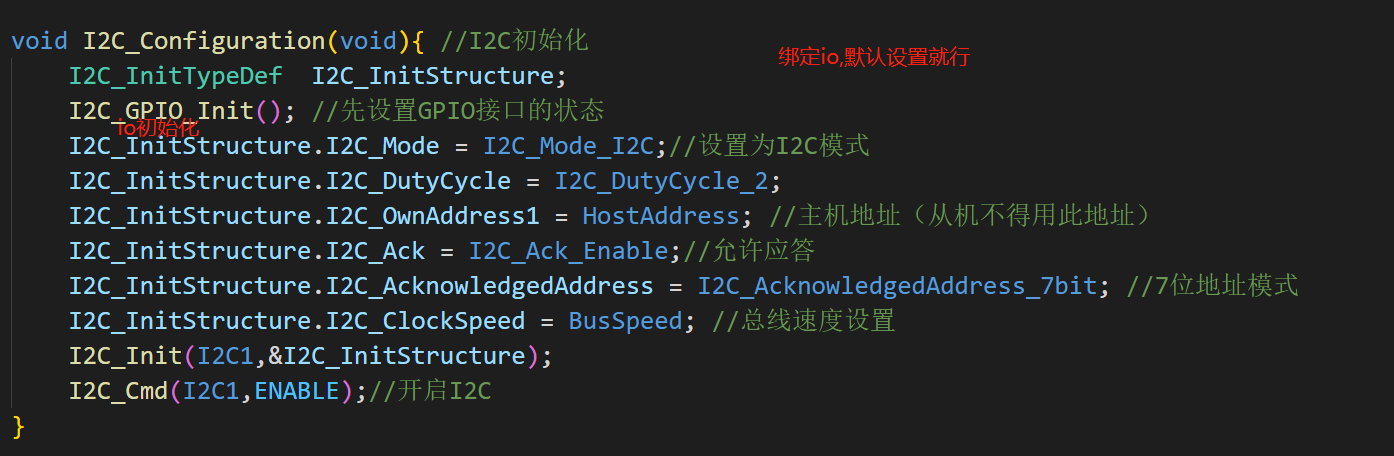

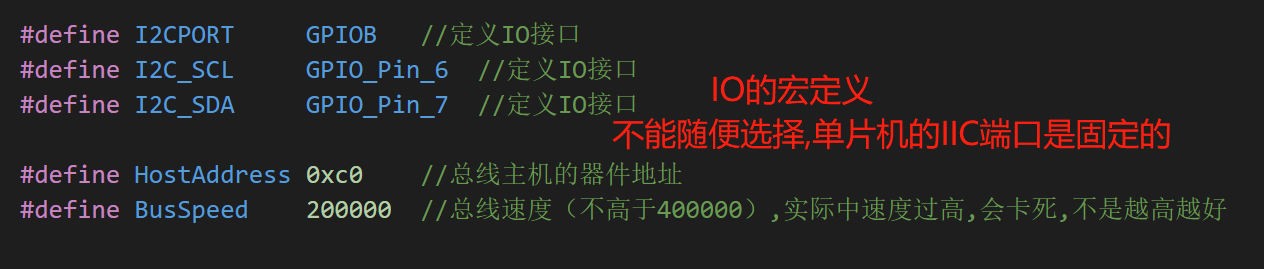

IO初始化以后是不能使用IIC的,因为初始化的就是IO,下一步是需要把初始化的io绑定为IIC的接口.

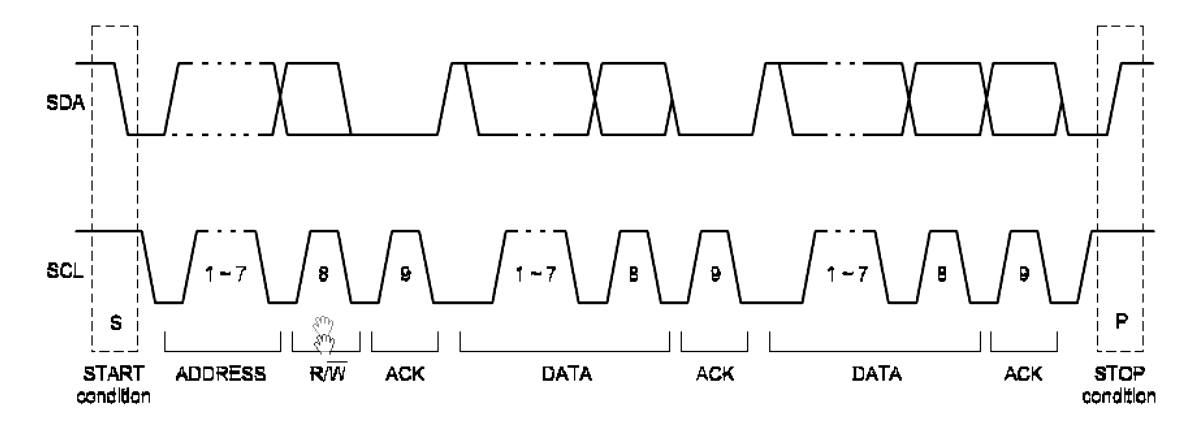

所有的设置都是根据IIC的通讯协议写出来的

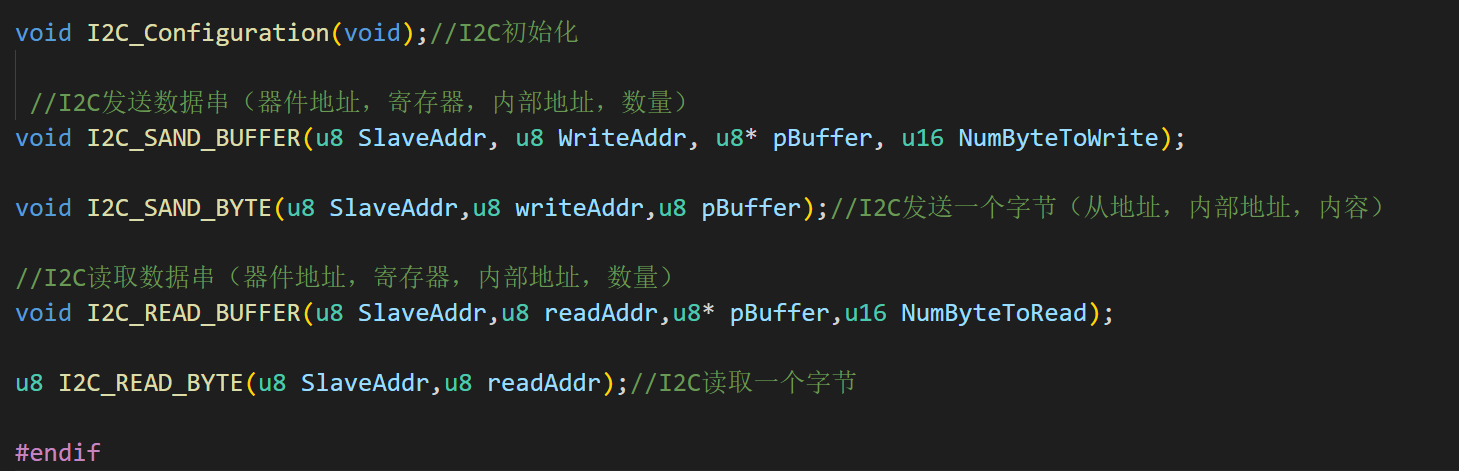

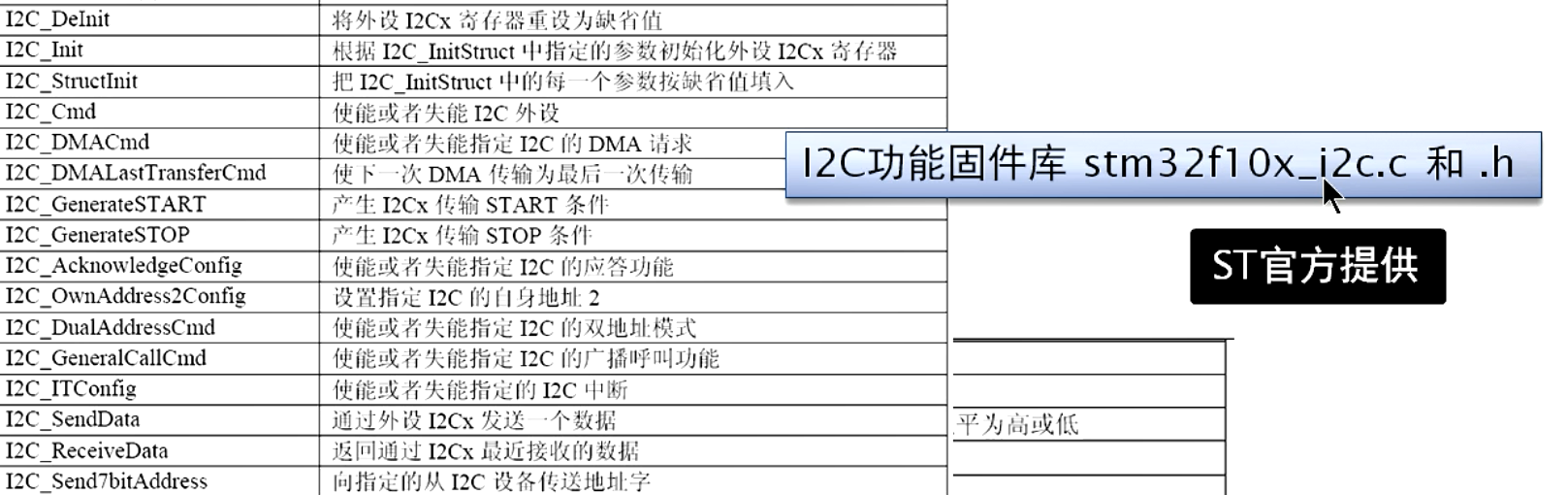

发送,读取等操作,直接用默认的,就是复制过来

7,举个例子lm57a应用

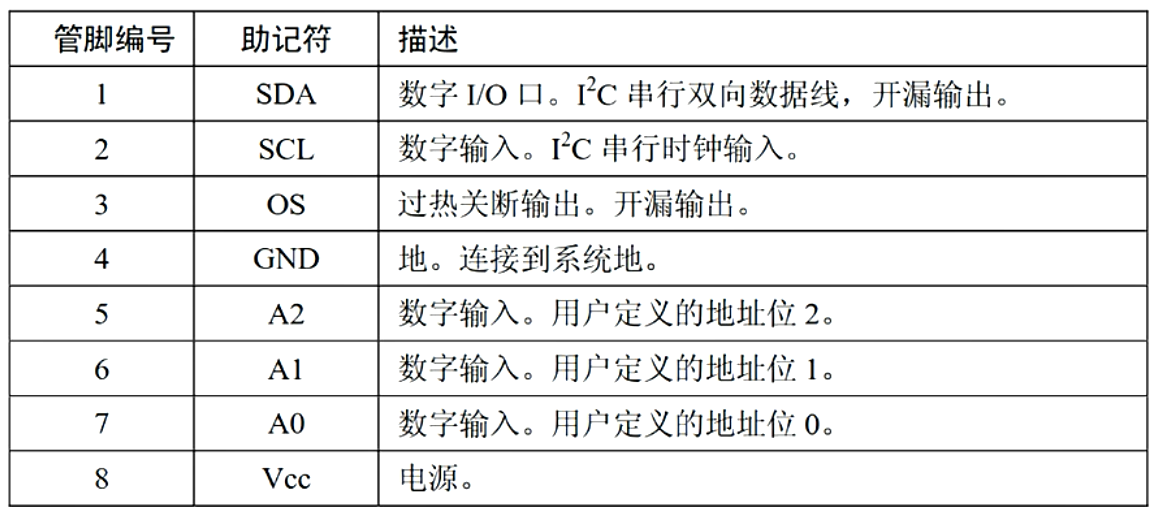

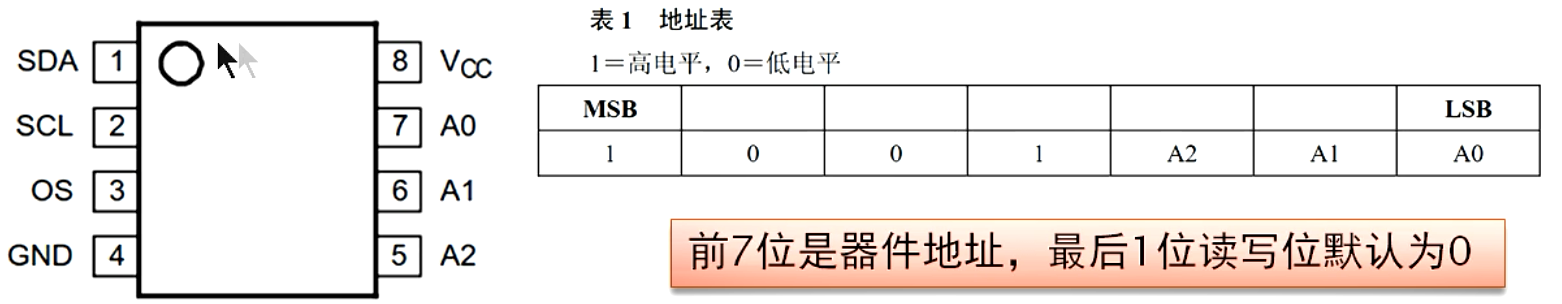

开发板是的5,6,7脚全接VCC,那么地址表里的A0,A1,A2都是1.(接GND是0)

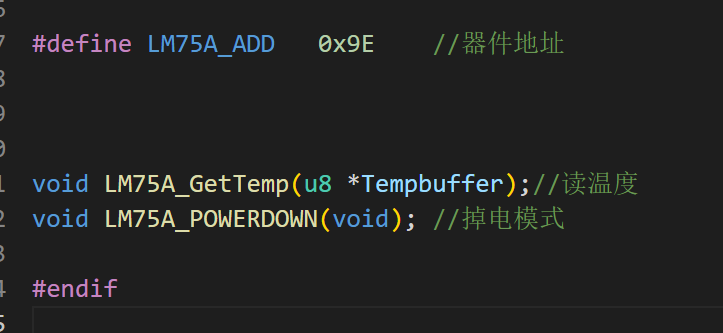

器件地址10011110.则是OX9E.

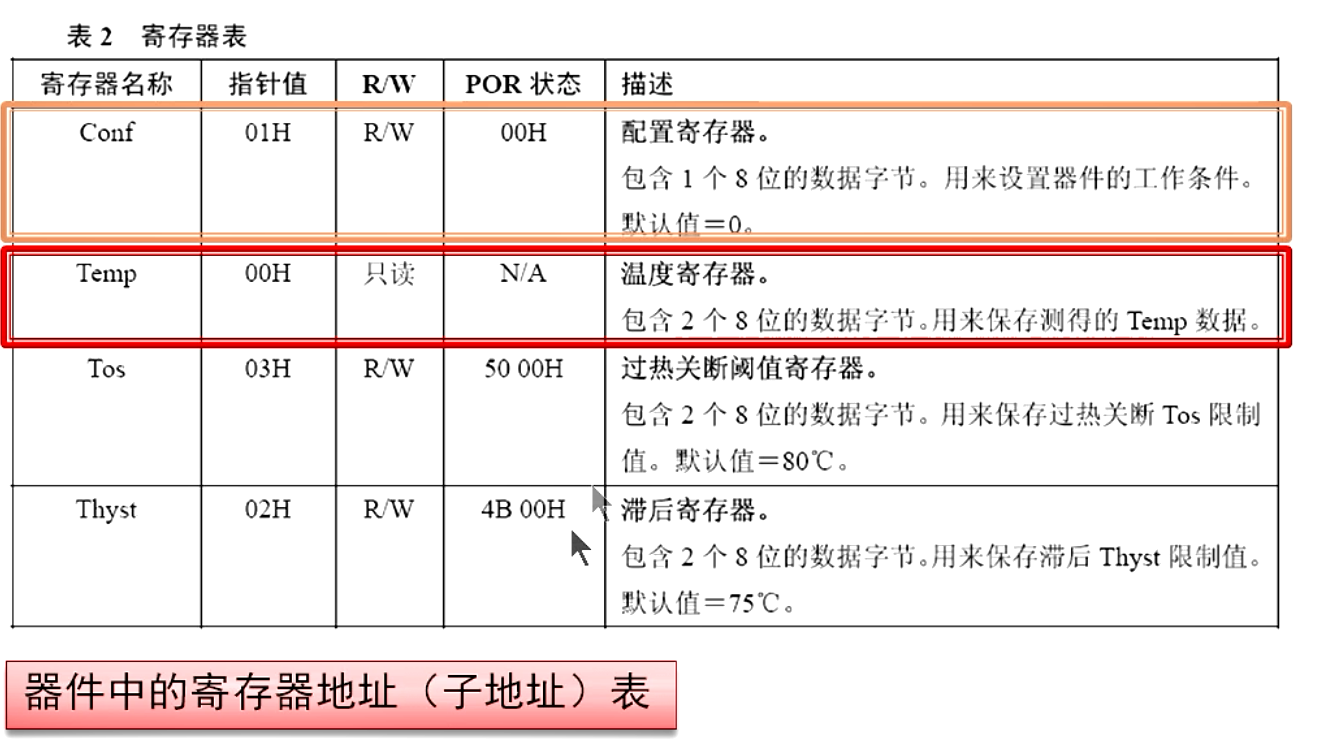

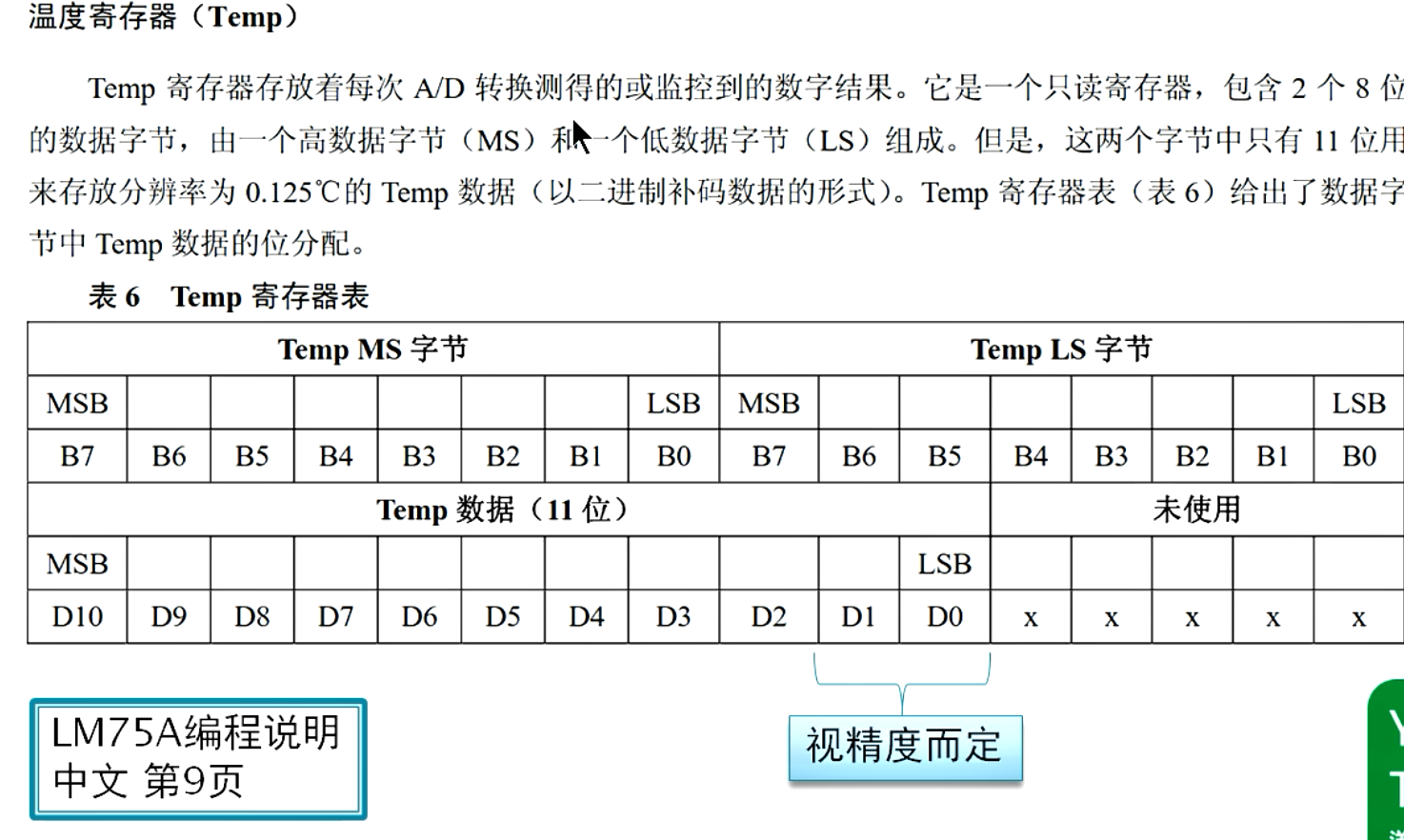

配置寄存器是0X01,温度寄存器是0X00;

B0写1关闭,写0工作.

例如,关掉传感器,是先找到器件地址(0X9E),然后在配置寄存器(0X01)的B0位写0X00000001.

I2C_SAND_BYTE(LM75A_ADD,0x01,1); //关断

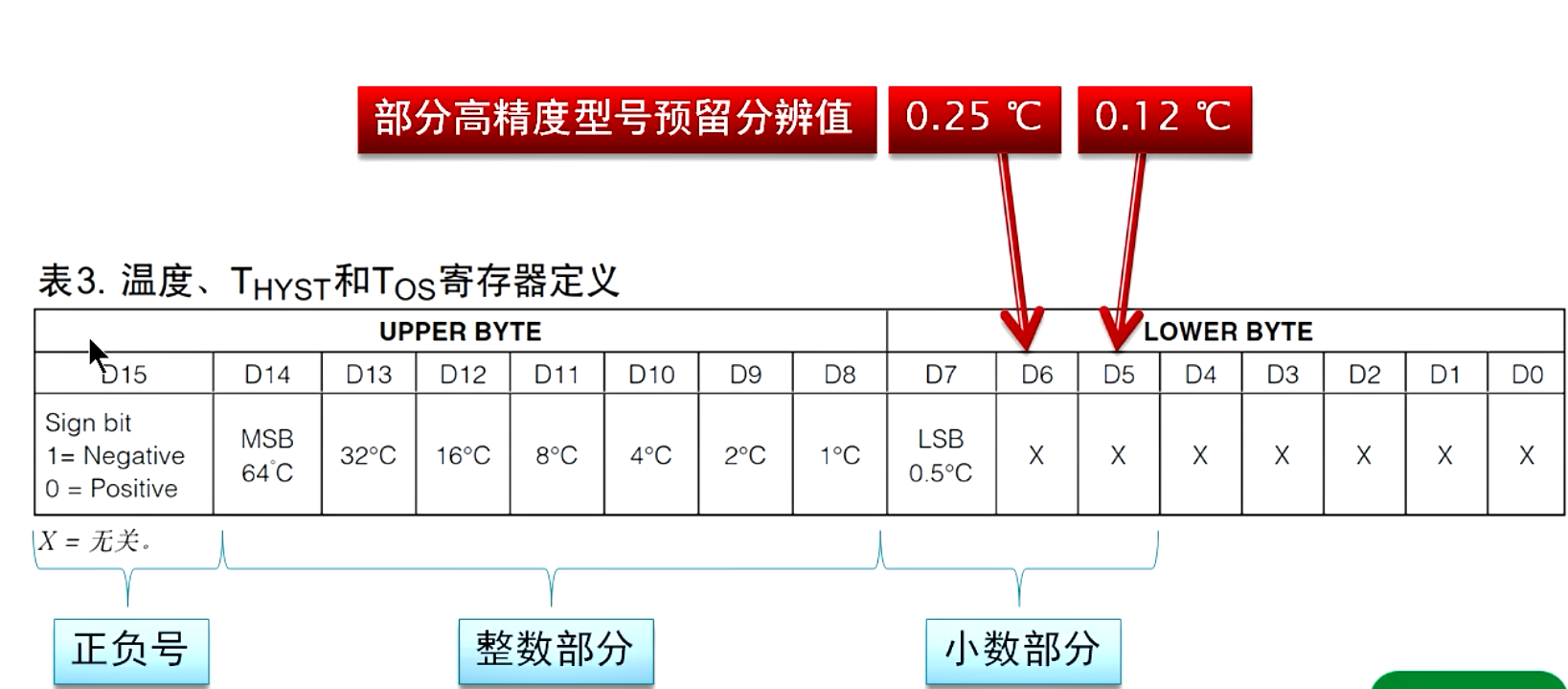

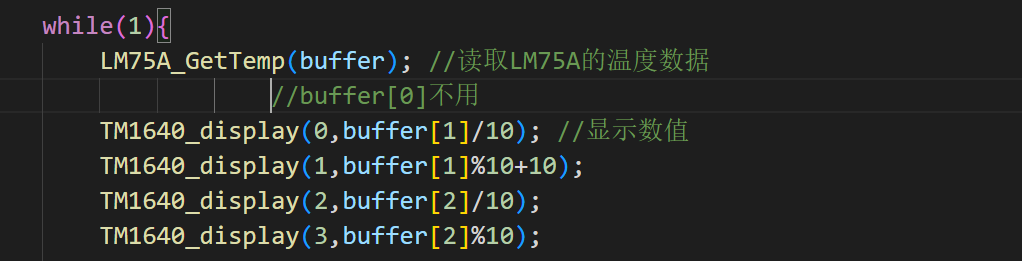

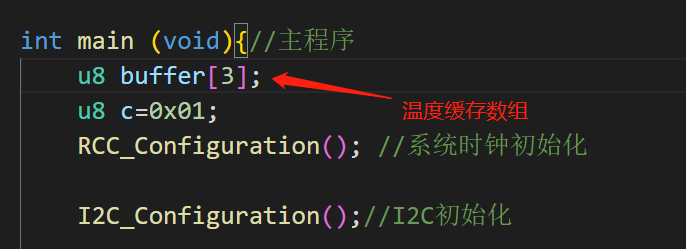

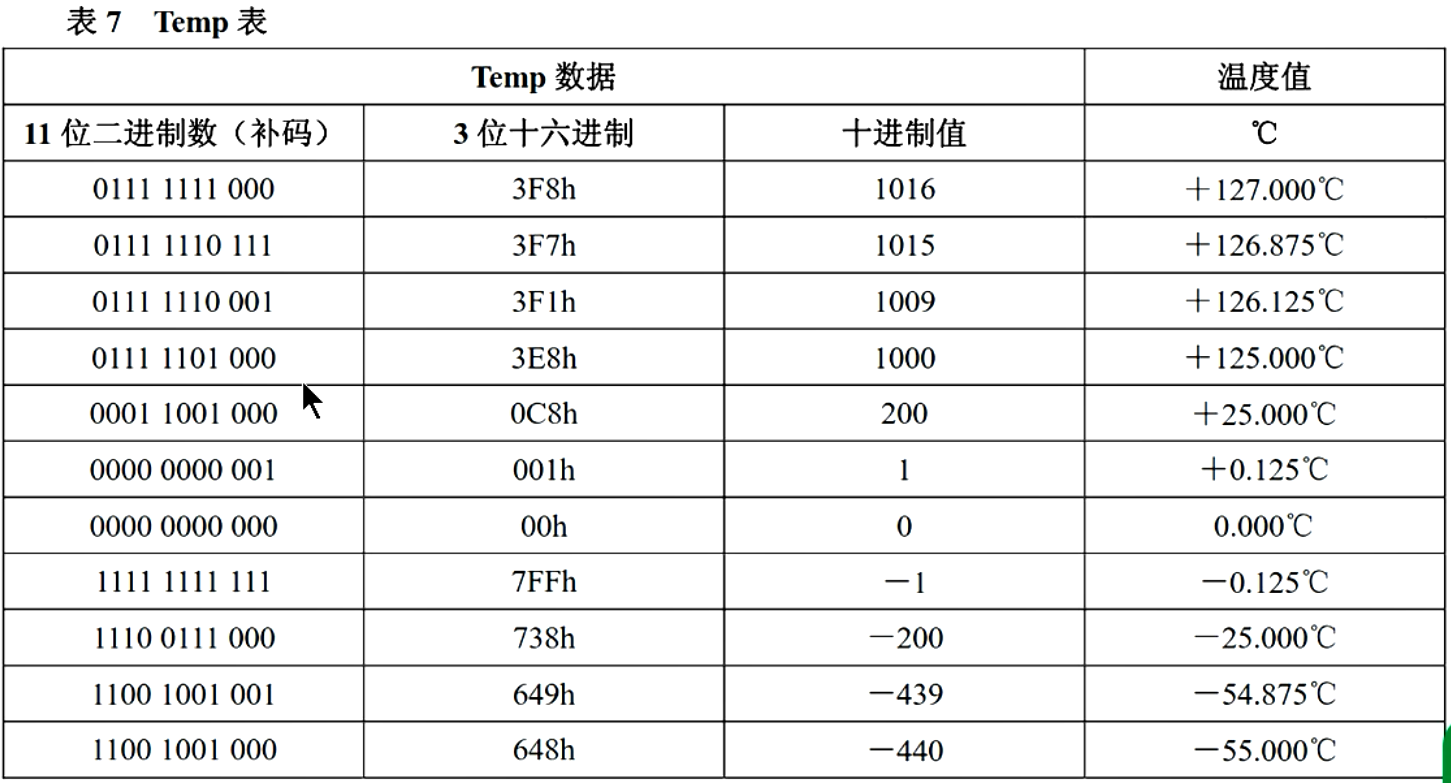

主函数里计算温度

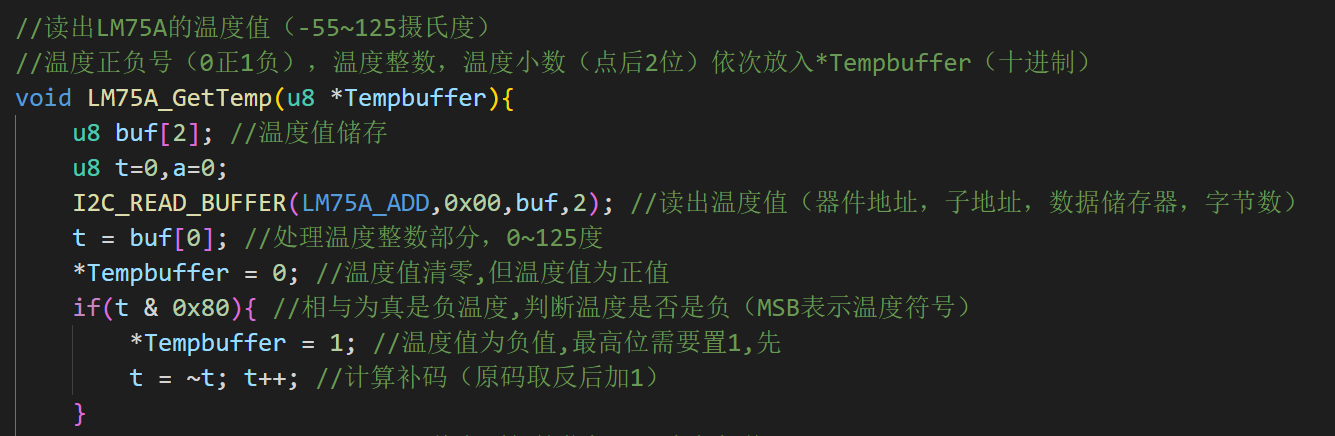

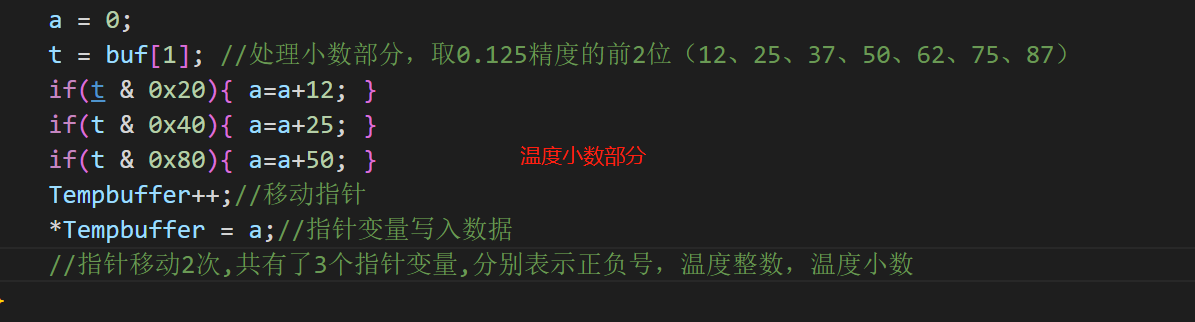

LM75A_GetTemp()函数读一次温度返回3个指针地址.
