allegro17.4-我的焊盘命名

1,通用过孔:via(过孔0.4mm 焊盘0.6mm 无阻焊)

2,圆形圆孔焊盘

v表示过孔, c表示圆形焊盘直径为0.6mm,后面一个c表示圆孔孔径0.914mm

3,方形圆孔焊盘

C表示圆孔,孔径为0.914mm;r表示矩形边都是1.524mm

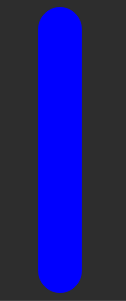

4,贴片长圆型焊盘

Ob表示长圆,w表示宽0.3mm;h表示高2mm

5,贴片矩形焊盘

R表示矩形,w表示宽0.3mm,h表示高1.1mm

6,方形圆孔焊盘

V表示有通孔,r表示矩形都是1.3mm;c表示过孔0.8mm

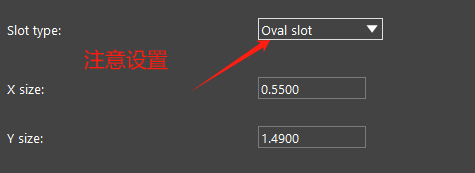

7,槽孔焊盘

Slot表示槽孔焊盘,r表示焊盘长1mm宽1.6mm;v表示内槽孔高0.55mm宽1.149mm
