小哥allegro设置2–差分对

差分对,3步设置差分等长

a,建立差分对

b,赋予物理规则

c,设置差分对等长

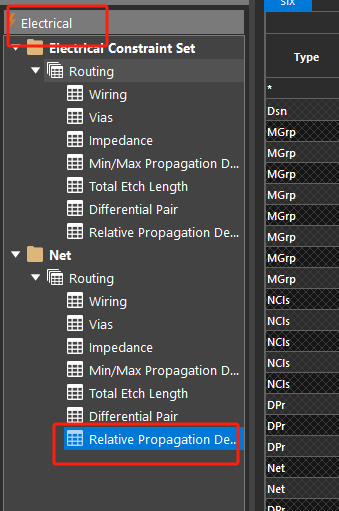

设置的地方

1建立差分对

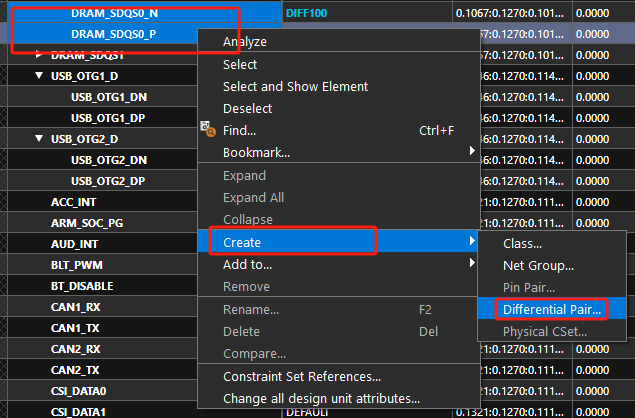

选中差分对网络,建立差分对,并对差分对命名

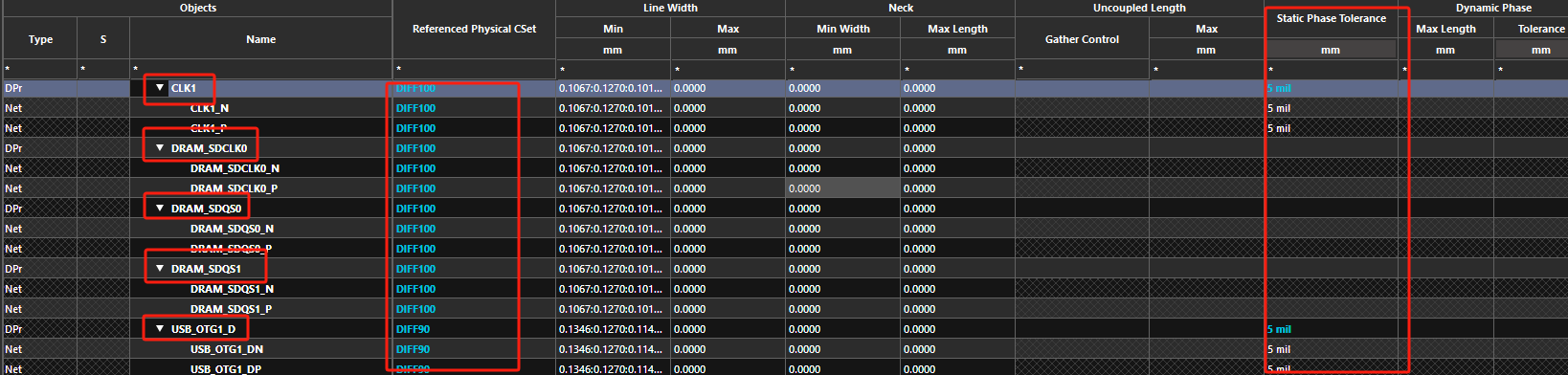

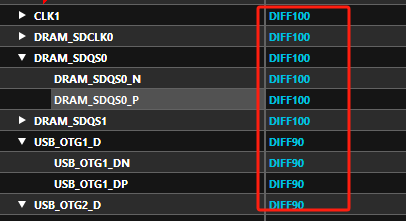

2,给建立的差分对分配物理规则

3,设置等长

3.1如果差分线在直连的,中间没有元器件,直接设置差分误差值

3.2,如果差分对中间串联的有电阻或者并联的有电容,这个时候就不能直接设置了,需要设置管教差分对

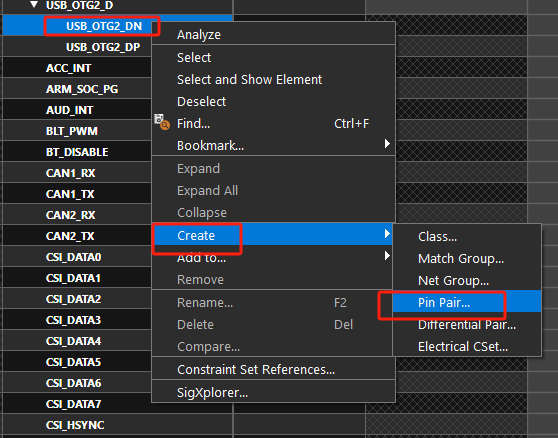

选中差分网络建立管教对pin pair(设置需要做等长信号的两个管教为一个pair)

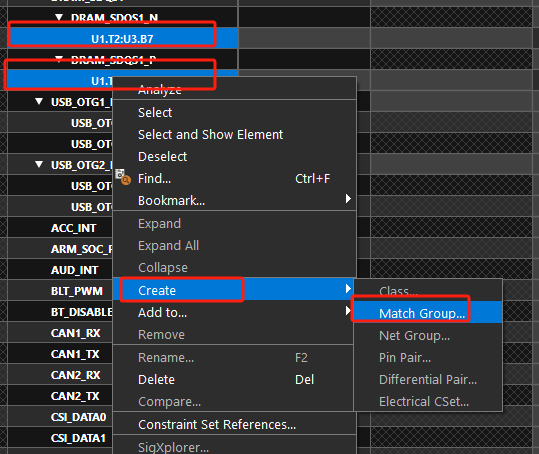

然后把建立好的管教对设置等长组

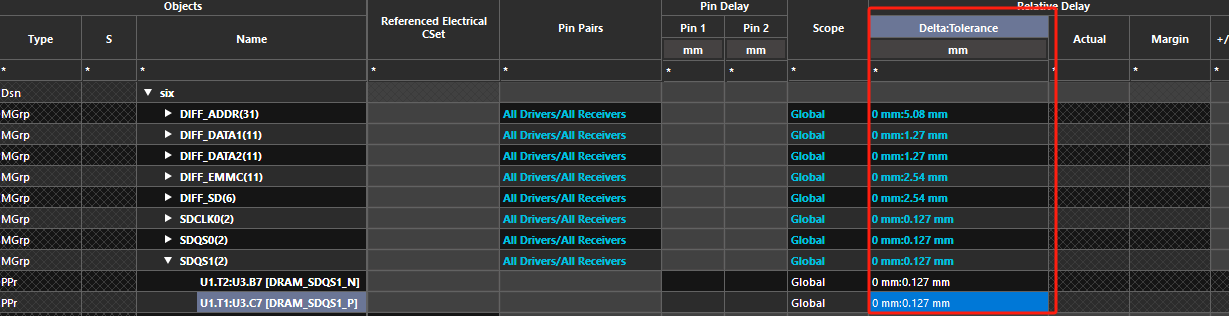

当全部管角对设置好等长组以后,再给等长组设置等长距离
