orcad capture如何给off-page添加页码

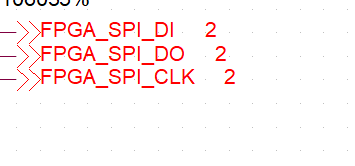

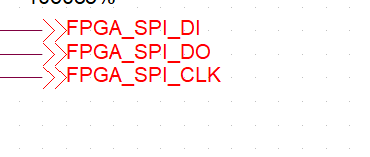

.在画比较复杂原理图的时候,有时候可能有多个page,这个时候不同page里面的同个网络就需要用off-page来表示连接。这个时候在off-page后添加页码可以比较方便的看到网络的连接关系。

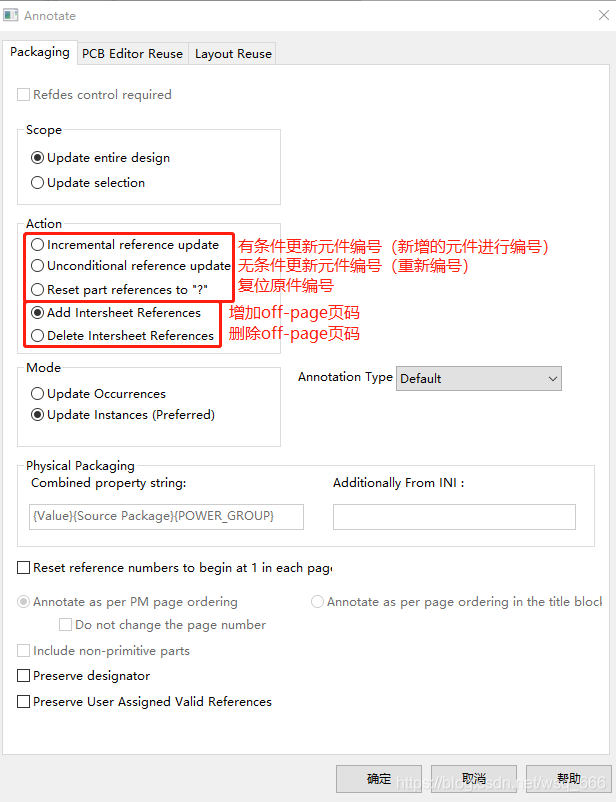

首先选中dsn→Annotate,然后选择Add intersheet References

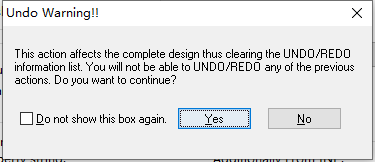

2.会有警告提示,直接忽略

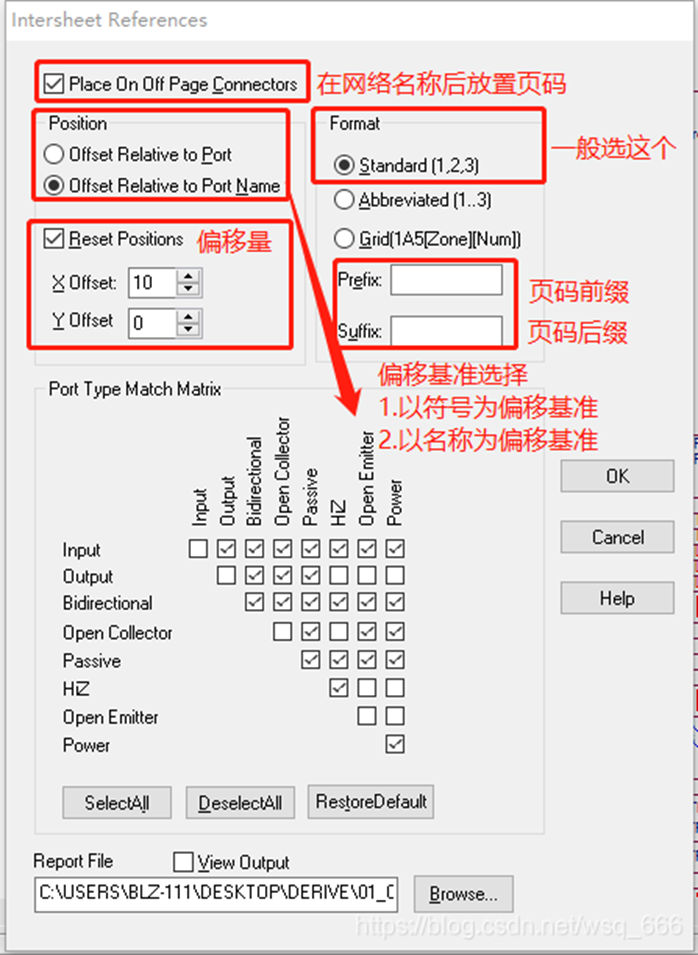

3.进行编号规则设置
