小哥allegro设置5–XNet等长规则,规则开关

1等长规则

比如内存的等长和差分的等长不同,差分就两根线,而DDR却有16根,这个时候就需要设置了,设置完了才能蛇形绕线.

2,找到等长设置

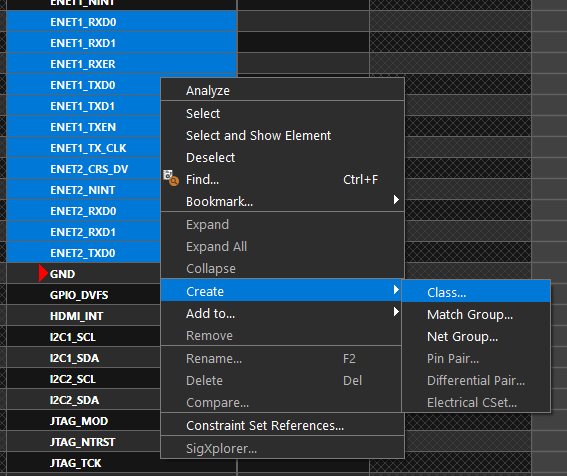

3,选择需要的网络建立一个类creatre ->class ,并命名

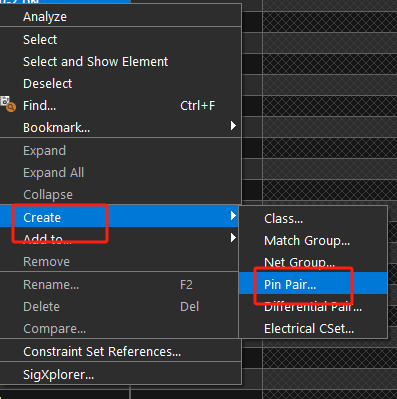

4建立好class后,建立管脚对,把类的每一个信号都建立管教对

特别注意:是两点的线段比较而非网络比较

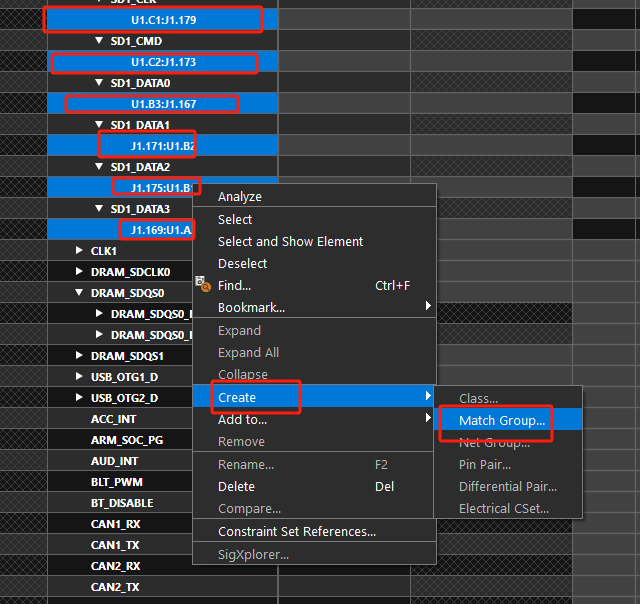

5,选择建立的全部管脚对建立一个分组create -> macth group

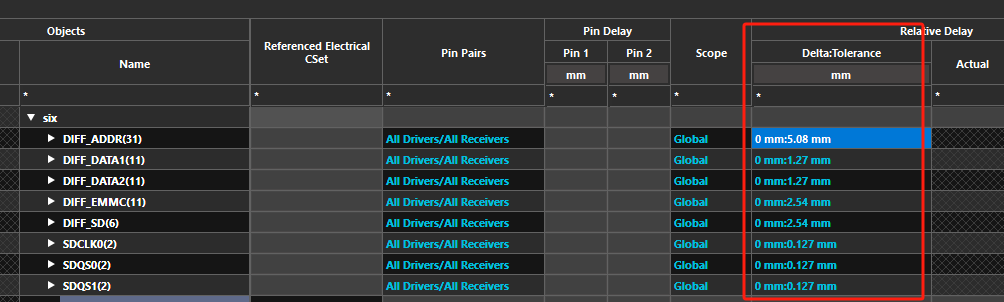

6,对建立macth group设置误差距离 0mil:200mil
